GN Grand écran vibrant à flux est fondamentalement construit avec un excitateur de style boîte, un cadre vibrant primaire, un cadre d'écran flottant, des ressorts de cisaillement, des ressorts d'amortissement, un maillage flexible en polyuréthane , des structures de support et un système de conduite. Son mouvement opérationnel suit un schéma d'amplitude linéaire. Cet écran utilise le principe de résonance proche de la double masse, permettant au cadre d'écran flottant d'obtenir des amplitudes significatives et de conférer une accélération de matériau allant jusqu'à 50 g sur la surface de l'écran. En conséquence, il est largement utilisé pour le dépistage sec des matériaux à grain moyen à fin, ainsi que des substances humides, collantes ou autrement difficiles à écran. Sa conception minimise le colmatage des trous d'écran et possède une efficacité de dépistage élevée.

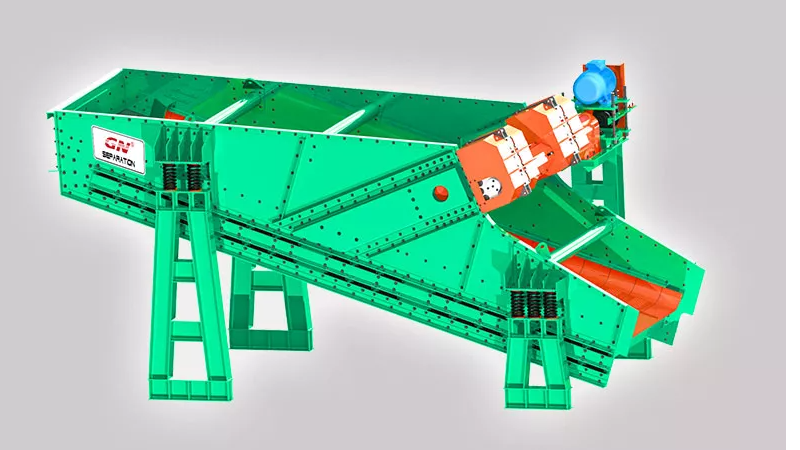

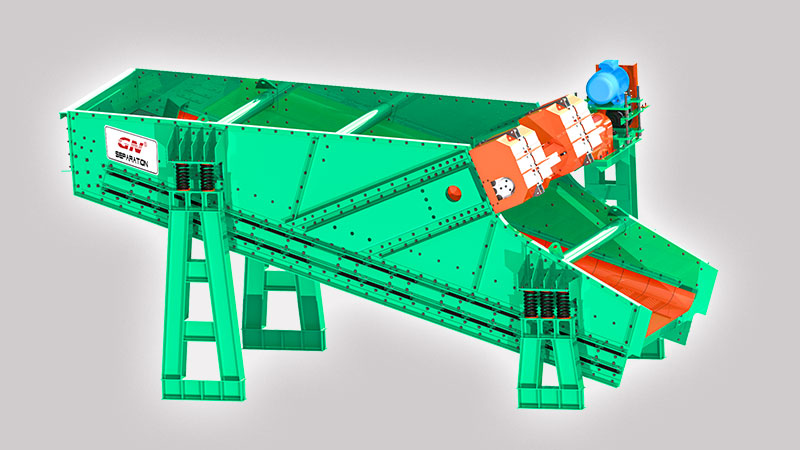

Écran de vibration de flux04


Caractéristiques et avantages

1. Le panneau mural de la machine à écran est fabriqué sans soudage, en utilisant la plaque d'acier en alliage en alliage haute résistance connu pour sa résilience à impact supérieure. Au lieu de cela, il intègre des rivets de Huck importés pour l'assemblage de tension hydraulique, éliminant le stress résiduel de soudage et présentant des principes de conception avancés.

2. Pour améliorer les performances, une analyse par éléments finis est utilisée pour affiner la structure de l'écran et les paramètres de vibration, en garantissant l'évitement des fréquences naturelles à tous les niveaux, en minimisant les effets de résonance, et en fin de compte prolongeant la durée de vie de la machine globale.

3. Enfant l'écran, la croix propose une conception de tube rectangulaire, tandis que la boîte de faisceau passionnante possède une construction légère mais robuste avec une ténacité exceptionnelle. De plus, le processus de traitement thermique post-soudage appliqué aux composants clés dissipe efficacement la contrainte de soudage, garantissant des performances et une durabilité optimales.

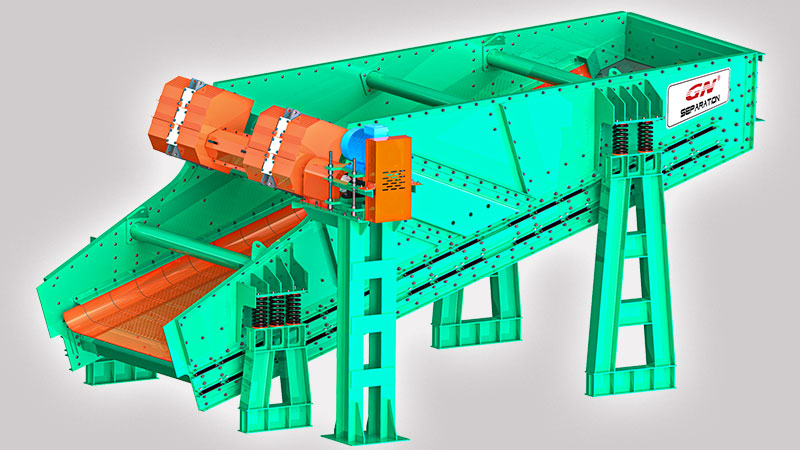

Écran de flux-flubage02

Principe de travail pour l'écran vibrant des flux

L'écran vibrant des flux de flux fonctionne basé sur le principe à double masse proche de la résonance, dans lequel un seul lecteur initie un double mouvement de vibration. Le cadre d'écran vibrant principal est actionné par une force passionnante, exécutant des vibrations fondamentales. Le cadre d'écran flottant, lié au cadre primaire via des ressorts de cisaillement, s'engage dans un mouvement relatif dans le régime de résonance quasi.

Le maillage d'écran en polyuréthane est ancré à une extrémité à un faisceau fixe et à l'autre à un faisceau flottant. Le mouvement réciproque entre ces faisceaux étire et rétracte en continu l'écran, confortant une accélération substantielle au matériau. Cela garantit le levage complet et la stratification du matériau.

L'écran est capable de livrer une accélération allant jusqu'à 50 g dans le matériau, de la desserrer et de le propulser à travers le maillage pour accomplir le dépistage. Tout au long du processus, le maillage d'écran subit une déformation élastique en raison d'une déviation continue, délogeant efficacement les matériaux humides et collants de sa surface.
